Vtest-1527 聚合酶链反应分析仪(PCR仪)自动校准装置

Vtest-1527

聚合酶链反应分析仪(PCR仪)自动校准装置

*2016年国家质检总局科技计划项目(编号:2016QK221

*Vtest-1101温湿度系统的第一代产品始于1998年,二十年的专注,成就卓越品质
*Vtest-1101温湿度系统荣获2011年国家质检总局科技兴检三等奖


一、系统介绍

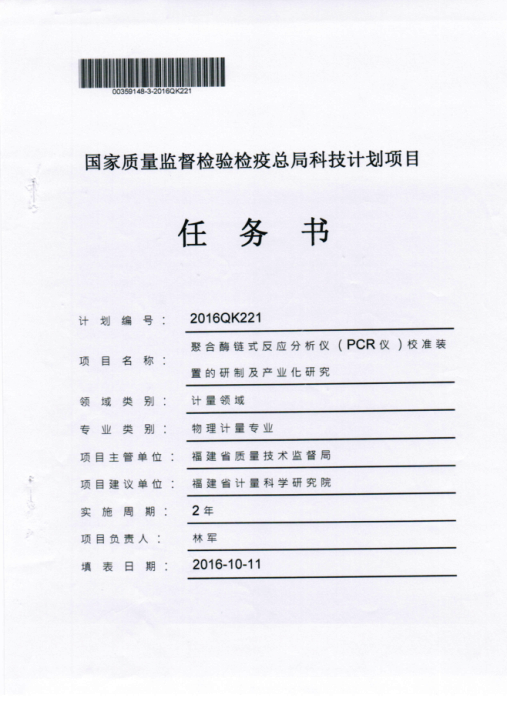

    Vtest-1527聚合酶链反应分析仪自动校准装置是国家质检总局科技计划项目《聚合酶链反应分析仪(PCR仪)自动校准装置的研制及产业化研究》(项目编号:2016QK221)的研究成果,福建省计量科学研究院教授级高级工程师林军带领团队在原有Vtest-1101温湿度试验设备自动检定/校准系统(多通道高精度温度、湿度数据采集、记录、分析系统)Vtest-1260无线婴儿培养箱自动校准装置等系统的基础上,依据国家校准规范JJF1527-2015聚合酶链反应分析仪校准规范》专门研制,该项目成功实现进口产品的国产化替代,支持市场上多种PCR仪的校准,完全满足国家校准规范JJF1527-2015聚合酶链反应分析仪校准规范》技术要求。

    目前已经应用于福建省计量院、广电计量、龙岩计量所、上海、浙江、广东等省的计量技术机构及计量校准机构,并都顺利通过CNAS资质评审。满足各级市场监管部门、计量技术机构、科研机构及厂家对PCR仪进行检验、校准和性能测试。

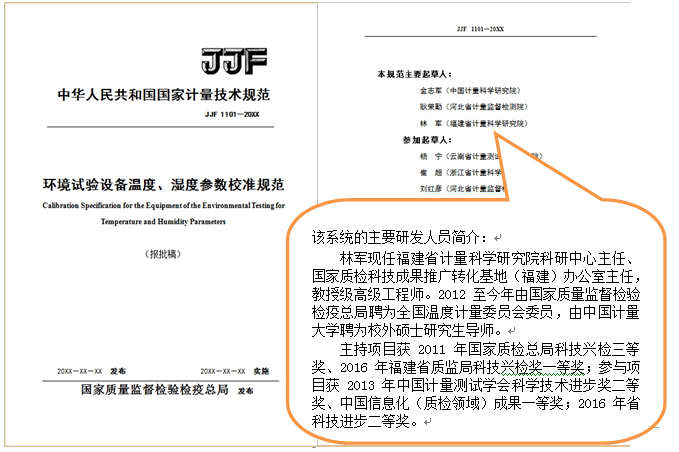

    该系统的主要研发人员为JJF1101新规程的主要起草人:






    为更好的推进福建省计量科学研究院科技成果转化,让科技成果发挥更大的社会经济效益,福建省计量科学研究院将该科技成果挂牌,并许可给微测仪器(福州)有限公司实施:





二、主要性能特点

  u  Vtest-1527聚合酶链反应分析仪自动校准装置满足JJF1527-2015《聚合酶链反应分析仪校准规范》中的温度计量校准要求。采用7英寸彩色触摸屏,支持20通道高精度温度传感器的实时显示和记录、分析、处理。支持多种PCR校准所需传感器的全量程温度修正功能。系统内置不小于16G内存采集记录检测数据并通过无线Wi-Fi通讯方式与笔记本连接,进行自动校准、生成原始记录,并自动计算测量结果不确定度等功能。

  u  Vtest-1527聚合酶链反应分析仪自动校准装置软件系统符合现场校准习惯,自动描绘PCR仪温度变化的实时彩色曲线,直观反映被校PCR仪的实时波动情况,系统自动计算校准结果所需要的温度示值误差、温度均匀性、升降温速率、最大过冲温度,平均过冲温度等参数,并可保存整个校准过程的温度曲线,可用于分析和追踪校准结果的准确可靠。装置可以生成符合国家实验室认可要求的原始记录,用户可以根据需要自行调整原始记录、校准证书模板,生成原始记录和证书。装置还具有超强的数据库管理功能,可保存历年的检测数据。周期检测无须输入样品信息,即可进行自动检测。

  u  温度测量范围:(0120)℃;分辨率:0.001℃;最大允许误差:±0.010℃;测量不确定度小于0.010℃;系统稳定性优于0.005℃。

  u  每台聚合酶链反应分析仪自动校准装置配置20通道高精度热敏电阻温度传感器信号输入,并可根据校准要求多台叠加,进行通道扩展,满足40通道、80通道或更多通道的自动校准需求。

  u  交货时提供省级以上法定技术机构检定/校准证书。


三、主要技术指标



项目

技术指标

测量范围

0120)℃

显示分辨力

0.001

最大允许误差

±0.010

系统稳定性

优于0.005

时间常数

小于15s

通道数量及探头配置

单套系统支持20通道同时采样,装置默认配置自由布点探头数量20个,完全采用动态检测,符合PCR仪关闭舱门检测要求。

系统可支持多种探头形式,同时配置FPC排线方式的探头(即耐高温扁平线),方便传感器布置。提供96PCR仪相适配的探头。

采样速率

每个探头的采样速率不小于2/s,并可通过通道关闭的方式达到10/s

数据接口

系统支持WIFI无线通讯、USB通讯、网络接口通讯等多种通讯方式

内置锂电池

装置采用超低功耗设计,内置锂电池供电工作时长达30小时(开显示、存内部TF卡)或40小时(关显示、存内部TF卡)。

电源

同时支持220V电源适配器供电/充电或通过5V移动电源供电/充电。

硬件特点

u  该系统采用一体化设计,结构紧凑,便于携带并具有很高的可靠性,使用7寸电容型触摸屏显示、记录、分析所采集的PCR仪的温度数据

u  内置不小于16G存储卡(1000万组数据)用于记录自动校准数据,USB线连接电脑也系统即可像使用U盘一样进行数据导出,在电脑中描绘历史曲线。

u  支持各参数的校准功能,支持5组温度传感器的全量程修正功能。

u  温度探头内置采用高精度热敏电阻,结合PCR block 孔的形状,封装技术达到了完美贴合地程度,使测温结果真实准确。可配多种类型的探头来满足不同类型的PCR仪检测。传感器感温部分采用超薄紫铜材料一次成型,直径小于2.3mm(是市场上所知的最小的传感器),快速响应PCR仪的温度变化。

软件主要功能

u  自动描绘20通道温度彩色实时曲线,直观反映被测PCR仪温度参数的实时波动情况。

u  系统自动从曲线上截取校准数据,生成原始记录,自动计算校准结果所需要的技术指标。

u  系统生成符合国家实验室认可要求的原始记录,用户可根据需要自行调整原始记录、校准证书模板,生成原始记录和证书。

u  系统具有超强的数据库管理功能,保存历年的检测数据。周期检测无须输入样品信息,即可进行自动检测。

u  自动生成PDF检测报告,防止人为篡改数据。


四、系统构成

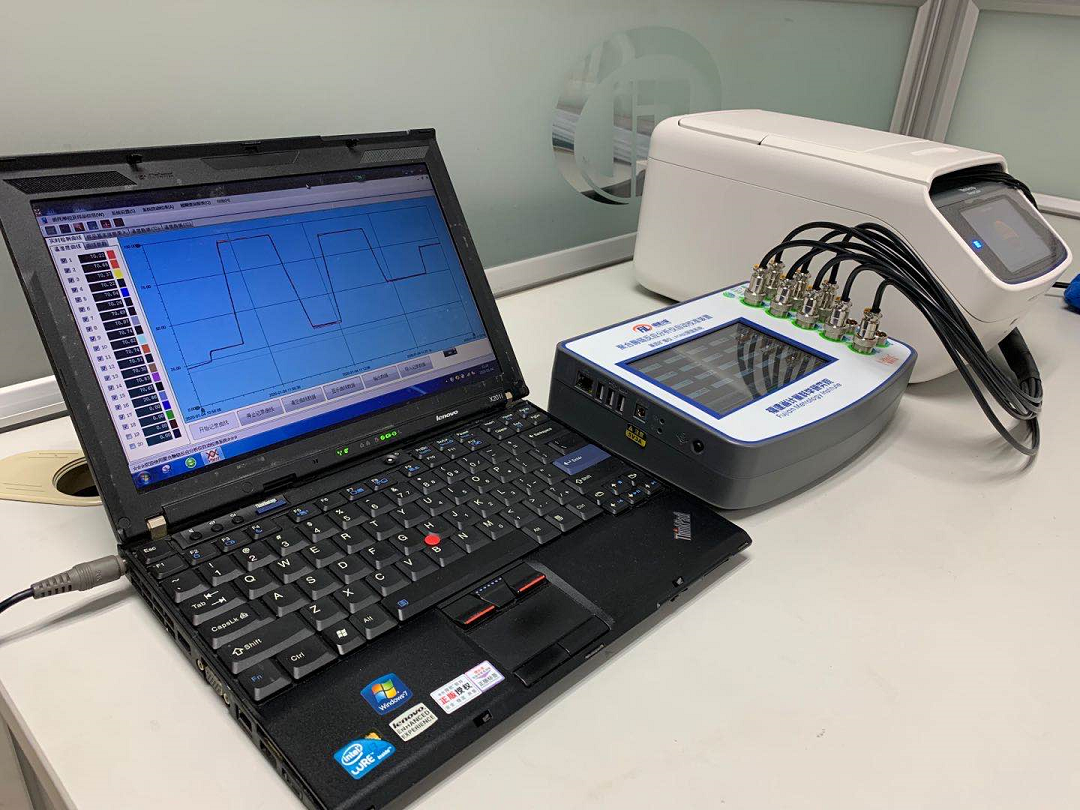

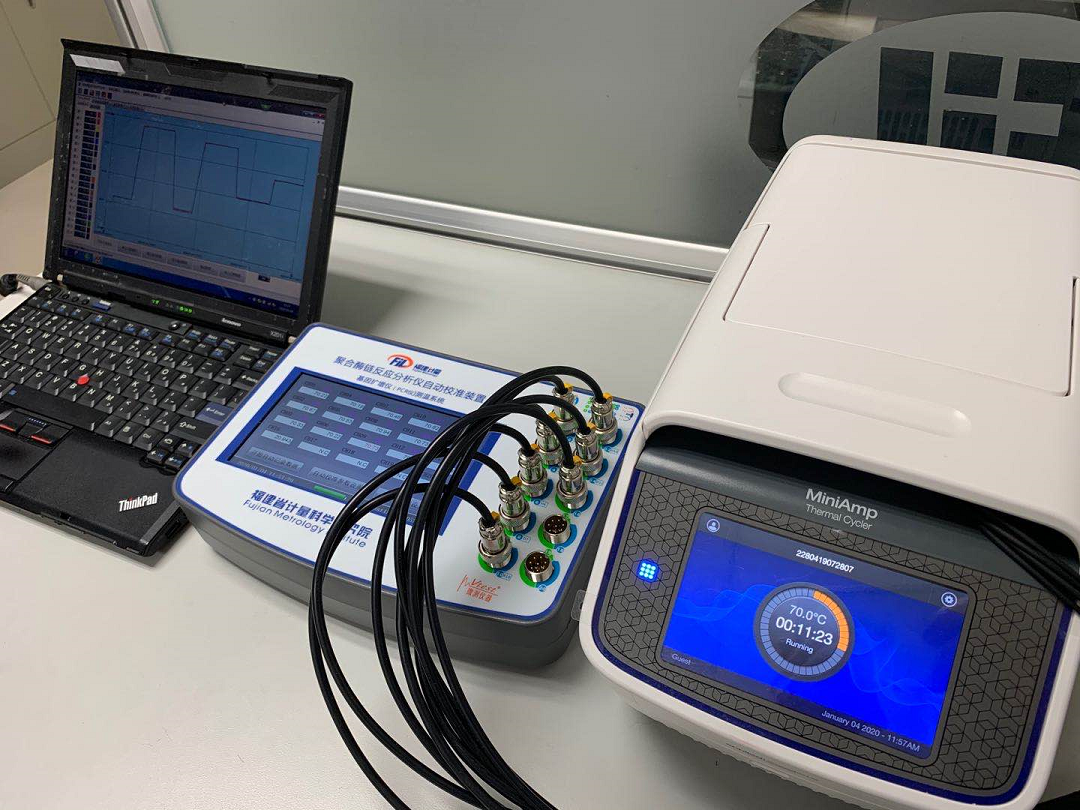

    Vtest-1527聚合酶链反应分析仪自动校准装置由“1台装置主机”、“20只温度传感器”以及“1台笔记本电脑”组成。

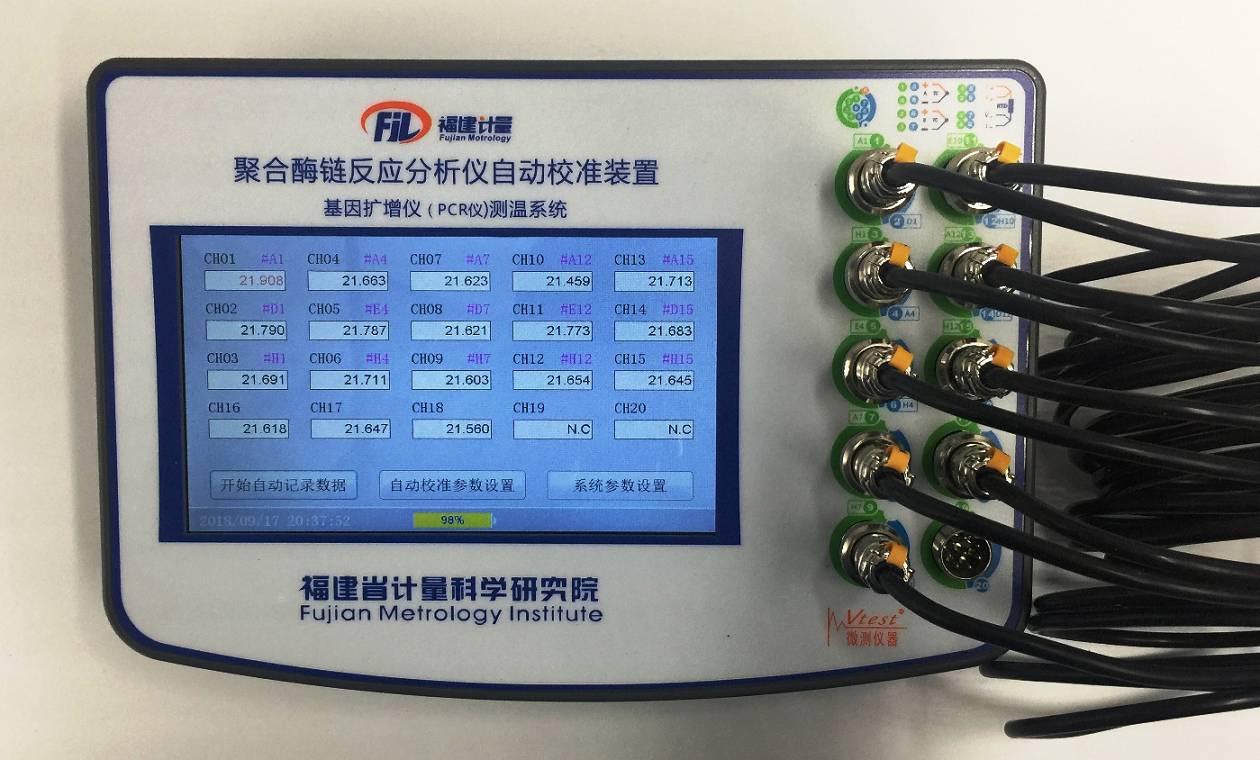

    Vtest-1527聚合酶链反应分析仪自动校准装置主机采用7英寸彩色触摸屏,支持20通道高精度温度传感器的实时显示和记录、分析、处理。支持各通道校准功能和多组温度传感器的修正功能。系统内置8G内存采集记录检测数据并通过无线Wi-Fi通讯方式与笔记本连接,完成自动校准、并生成原始记录。

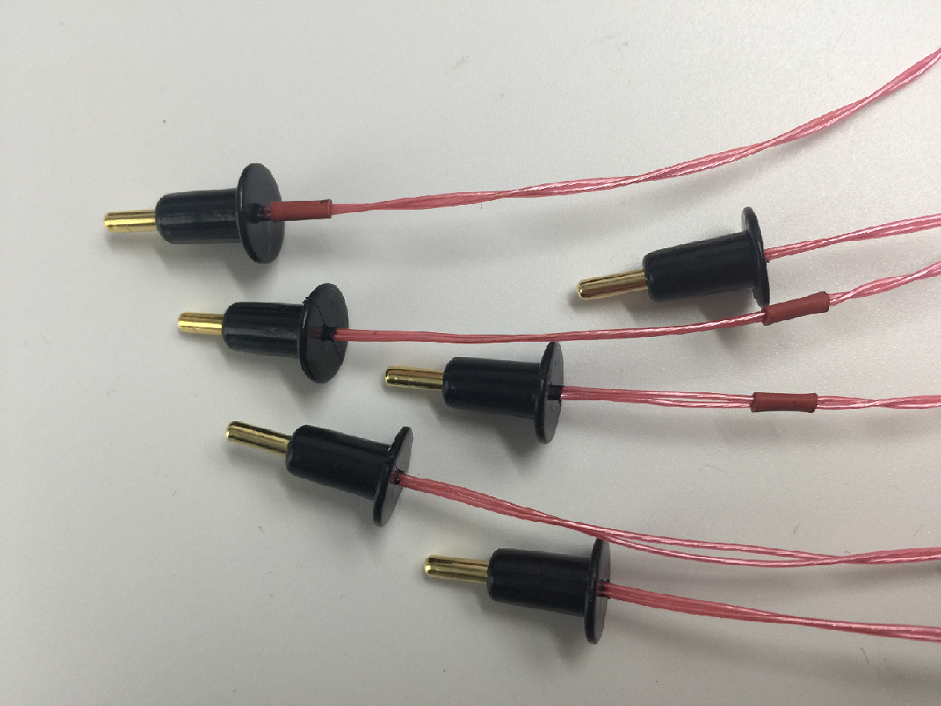

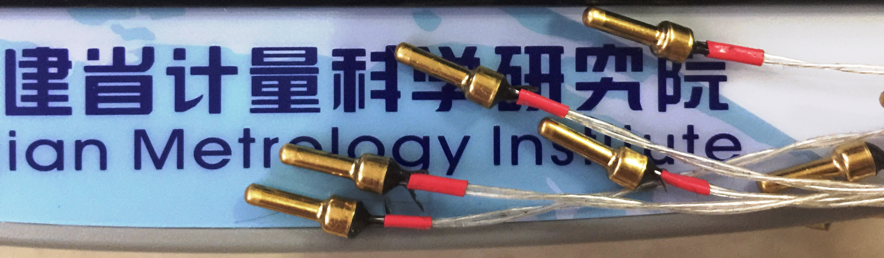

     PCR仪校准装置专用温度传感器:温度传感器感温部分采用超薄紫铜材料一次成型,直径小于2.3mm(是市场上所知的最小的传感器),快速响应PCR仪的温度变化。该传感器后续还将进一步改进,并为已购该装置的客户免费升级。

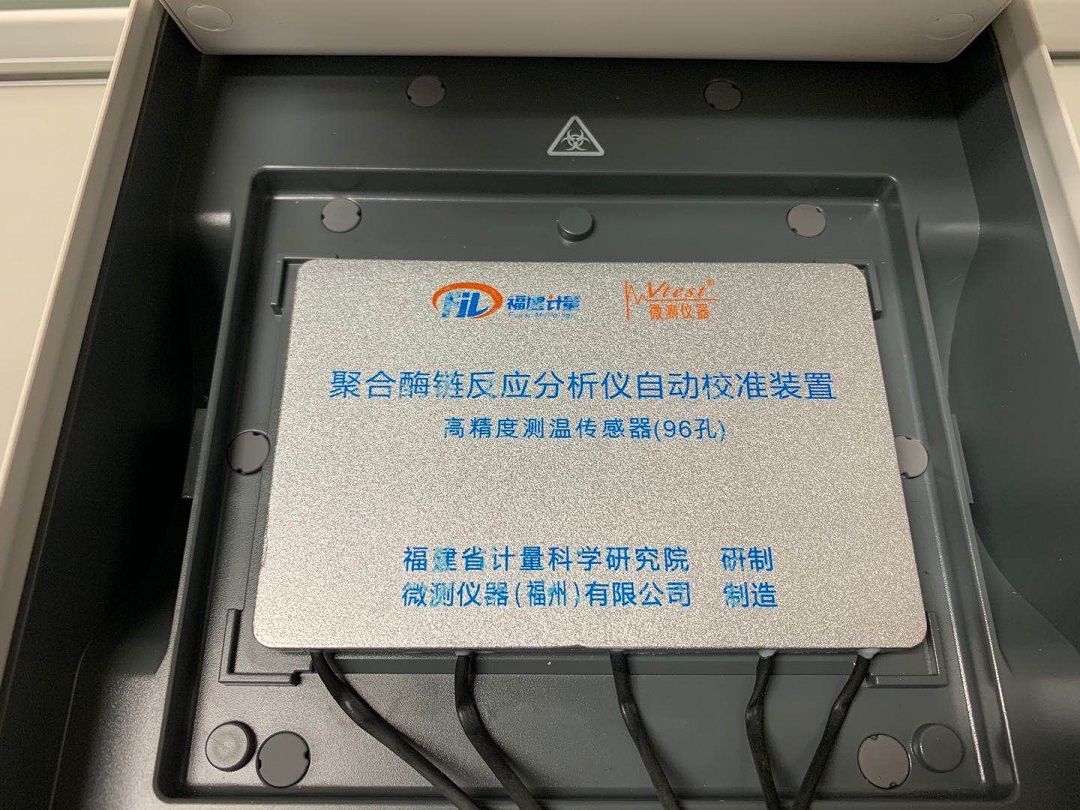

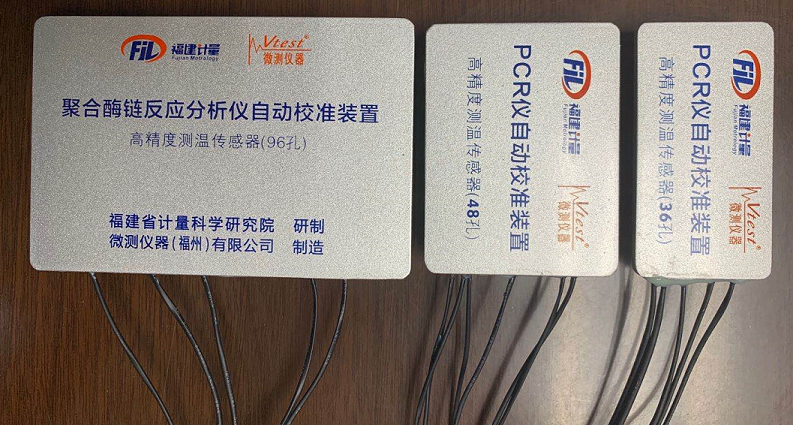

   96PCR仪、48孔PCR仪、36孔PCR仪相适配的探头、软件系统及便携式校准专用箱:



















欢迎各用户及各省市合作伙伴与我们多沟通、交流,欢迎大家到福建福州参观指导工作!
