Vtest-1101X多通道高精度温度、湿度数据采集、记录、分析系统(温湿度试验设备自动校准系统)(第六代产品)

Vtest-1101X

多通道高精度温度、湿度数据采集记录分析系统

*2008年国家质检总局科技计划项目(编号:2008QK145

*第一代产品始于1998年,二十年的专注,成就卓越品质

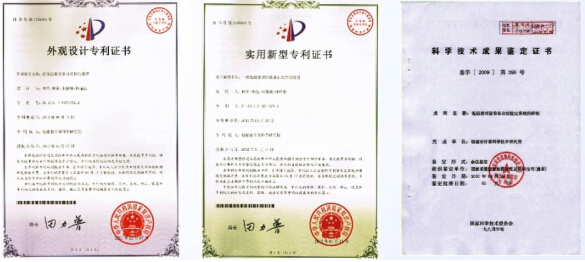

*项目拥有多项国家专利(201120201578.5201130173352.4

*荣获2011年国家质检总局科技兴检三等奖

一、系统介绍

    Vtest-1101X多通道高精度温度、湿度数据采集、记录、分析系统(温湿度试验设备自动校准系统)(第六代产品)、Vtest-1376X箱式电阻炉自动校准系统、Vtest-1564温湿度标准箱自动校准装置、Vtest-1564/RF433无线温湿度标准箱自动校准装置、Vtest-1527 聚合酶链反应分析仪自动校准装置、Vtest-1260无线婴儿培养箱自动校准装置、Vtest-2010制药温度验证系统(GMP)是国家质检总局科技计划《温湿度试验设备自动检定系统的研制》(项目编号:2008QK145)、《聚合酶链反应分析仪(PCR仪)自动校准装置的研制及产业化研究》(项目编号:2016QK221)等项目的研究成果,目前已广泛应用在计量、质量、电子、医药、烟草等行业中,用户包括中国计量院、上海计量院、江苏计量院、广东计量院、广电计量、美的电器、中兴通讯、欧菲光科技、瑞声科技等几百家计量院所和上市企业,在广东、江苏、福建等省份的市场占有率超过90%。项目获得授权多项国家专利,成果荣获2011年国家质检总局“科技兴检”三等奖。

    经过二十年的不断完善和升级,目前提供第六代Vtest-1101X多通道高精度温度、湿度数据采集、记录、分析系统(温湿度试验设备自动校准系统),该系统满足国家即将发布的JJF1101-2019校准规范技术要求,并且增加了7寸电容型触摸屏显示温度、温湿度数据,内置8G数据记录存储卡用于记录数据,同时支持20通道四线制PT100铂电阻温度传感器(或40通道KTJENBS等型号热电偶输入)和5通道Rotronic高精度温湿度传感器数字信号输入,USB接口支持数据导出,内置USB通讯、WIFI无线通讯、网络接口通讯等多种通讯模式,内置锂电池供电,同时支持外置5V移动电源供电。

    该系统主要用于温湿度标准箱、恒温恒湿箱()、高低温试验箱,老化试验箱,干燥箱,培养箱,水泥养护箱()、盐雾腐蚀试验箱、恒温水/油槽、冰箱、冷藏库、箱式电阻炉、高温定炭炉……等温湿度试验设备的温湿度参数的检定或校准。在电子行业可应用于电路板温升试验、环境试验设备温湿度参数监控记录;在医药行业可用于GMP认证对检验过程的温度、湿度监控、记录、报表。该系统可以用于几乎所有与温度、湿度两个参数相关的计量器具或仪器设备的检测校准,是计量、质检、医药、电子等行业实现温湿度参数校准、测量、监控、记录的理想选择。

    该系统的采集记录部分主要依据GB/T 13639-2008《工业工程测量和控制系统用模拟输入数字式指示仪》国家标准制造,使用的传感器满足JB/T 8622-1997《工业铂热电阻技术条件及分度表》、JB/T 5582-1991《铠装热电偶》等国家或行业标准。系统有较好的抗干扰能力和较低的温漂系数,在高温70℃的工作环境下,四线制铂电阻信号输入时,温度测量准确度优于±0.15℃,满足恶劣的工作环境下的自动检测的要求,对现场使用的检测仪器有重要的意义。

该系统的主要研发人员为即将发布的国家新规范--JJF1101的主要起草人:

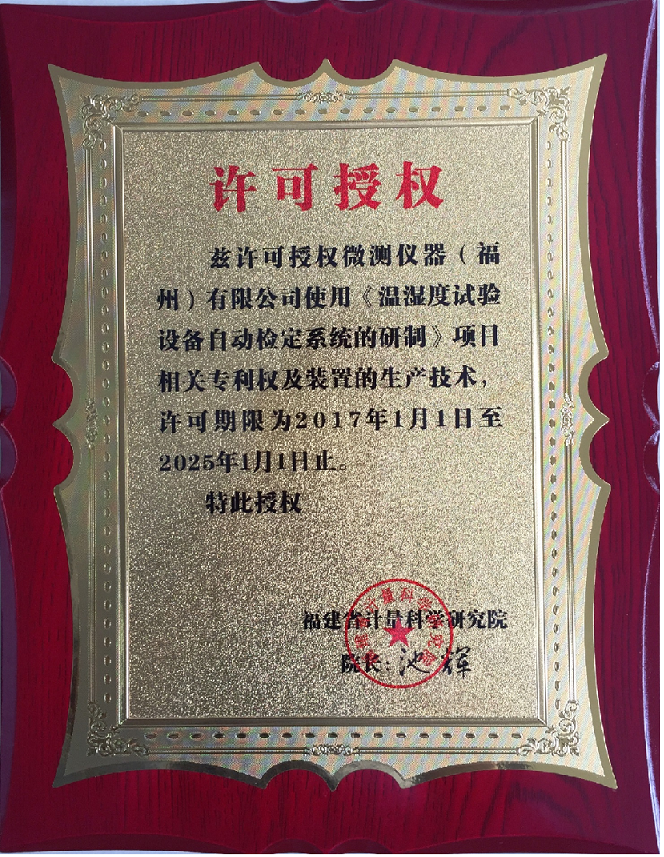

    为更好的推进福建省计量科学研究院科技成果转化,让科技成果发挥更大的社会经济效益,福建省计量科学研究院将该科技成果通过福建省科技厅海峡技术转移公共服务平台挂牌,并许可给微测仪器(福州)有限公司实施:

二、主要性能特点

    Vtest-1101X多通道高精度温度、湿度数据采集、记录、分析系统(温湿度试验设备自动校准系统)(第六代产品)经过多年的硬件、软件不断改进、升级,解决发现和存在的问题,现已十分稳定和可靠。主要有以下几个特点:

n  该系统采用一体化设计,结构紧凑,便于携带并具有很高的可靠性,使用7寸电容型触摸屏显示、记录、分析所采集的温度、温湿度数据,内置不小于16G存储卡(1000万组数据)用于记录自动校准数据,USB线连接电脑也系统即可像使用U盘一样进行数据导出,系统支持WIFI无线通讯、USB通讯、网络接口通讯等多种通讯模式,超低功耗设计,内置锂电池供电工作时长达30小时(开显示、存内部TF卡)或40小时(关显示、存内部TF卡),同时支持220V电源适配器供电/充电或通过5V移动电源供电/充电。


n  主机连接四线制铂电阻:分辨率0.001℃、测量范围(-100300)℃可扩展至(-200650)℃,主机准确度优于±0.010或±0.002F.S;连接进口湿度传感器准确度优于±1.5%(进口厂家标注的技术指标为±0.8%,采集湿度传感器数字信号没有模拟转数字的误差);连接热电偶传感器(KTJENBS):分辨率0.01℃、测量范围(-2001600)℃、主机测量准确度优于±0.01%。主机采用镀金端子接插件进行快速传感器连接,满足高精度计量校准要求。

n  系统主机可同时连接20通道四线制铂电阻或40通道KTJENBS等型号热电偶(同时可进行超过两台箱体的校准,节约宝贵的现场校准时间),可同时连接5支瑞士Rotronic进口温湿度传感器的数字信号输入(数字信号输入,确保无任何的模数转化误差),提供5通道湿度和5通道温度数据。

n  主机具有超强的校准功能,满足精密检测要求。1)系统支持5组传感器修正值设置(传感器数量100只),采用多温度点修正值设置的方式,确保全量程温度测量的准确可靠。2)对每只温湿度传感器温度和湿度数据进行修正,确保湿度测量的准确可靠。

n  自动检定软件系统支持:JJF 1101-2003环境试验设备温度、湿度校准规范(支持即将发布的JJF 1101-2019,该项目研究开发人员为新国家规范的主要起草人)、JJF 1376-2012箱式电阻炉校准规范、JJF 1564-2016温湿度标准箱校准规范、GB/T5170电工电子产品环境试验设备检验方法系列国家标准等校准规范和国家标准,自动计算温湿度偏差、均匀度和波动度,生成符合国家实验室认可要求的原始记录,软件提供原始记录、检定/校准证书修改的模板及接口,方便修改。自动进行测量结果不确定度的分析、计算,满足校准证书需要提供测量结果不确定度的要求。系统软件具有满足医药行业GMP认证要求的数据记录、处理、报表存档功能。系统软件同时也支持HB 6783.3 军用机载设备气候环境试验箱(室)检定方法、GB/T 9452 热处理炉有效加热区测定方法、QJ 1428热处理炉温度控制与测量、GJB 509B-2008热处理工艺质量控制要求、HB 5425-2012航空制件热处理炉有效加热区测定方法、AMS 2750E高温测量规程等相关测试标准。

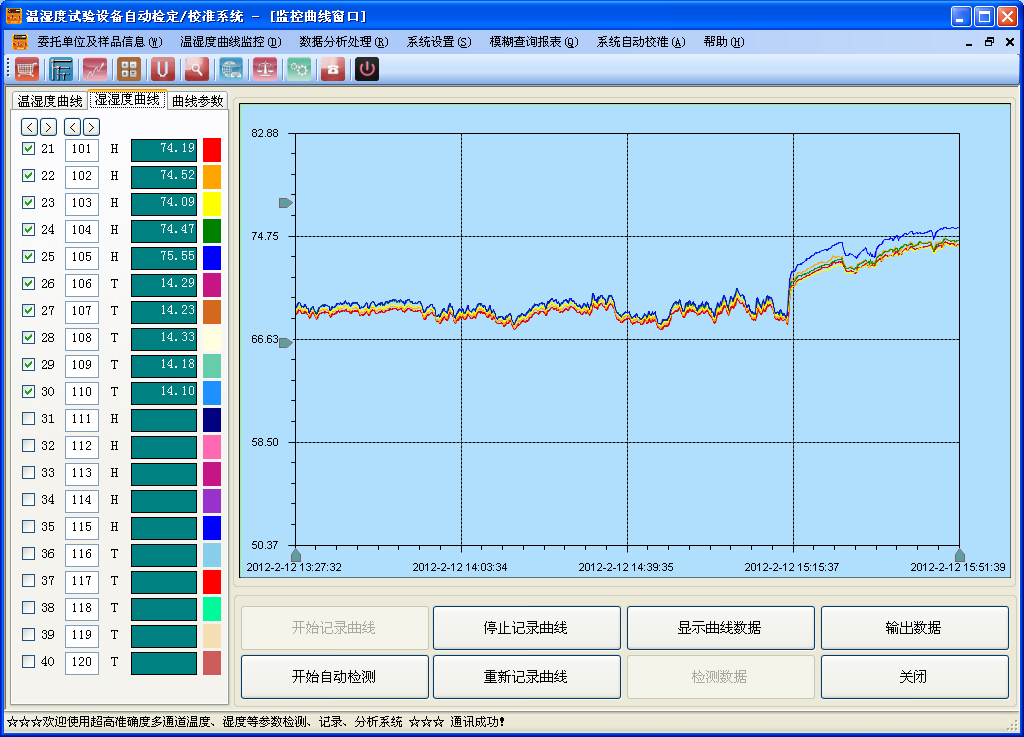

n  自动检定软件系统支持:40条彩色实时曲线,不同通道曲线采用不同颜色的曲线表示,可随时对曲线颜色进行修改,直观反映被测对象的温度、湿度的波动情况。记录实测数据,并可根据需要随时导出到excel中,相当于一套彩色无纸记录系统。系统自动计算温度、湿度的均匀度和波动度,生成符合国家实验室认可要求的原始记录,用户可以根据需要调整原始记录格式、检定/校准证书模板,生成原始记录和证书。系统具有超强的数据库管理功能,保存历年的检测数据。周期检测无须输入样品信息,即可进行自动检测。

n  系统软件提供4个通道(可根据用户要求扩展相对湿度测量通道数量)的干湿球法测量相对湿度,通过对风速、气压等参数的修正,准确测量相对湿度。


三、主要技术指标

连接的传感器类型

测量范围

分辨率

准确度

温度测量标准:

1.多通道高精度温度、温湿度数据采集主机。

2.四线制耐高温铂电阻温度传感器。

-100300)℃或

-200650)℃

0.001℃可选

l  采集器主机:±0.002F.S

l  铂电阻传感器:A

l  主机加传感器整体校准满足最大允许误差:±0.15+0.002

l  触摸屏内置修正值设置和管理,如果设置好修正值,最大允许误差为:±0.05

湿度测量标准:

1.多通道高精度温度、温湿度数据采集主机。

2.瑞士罗卓尼克高准确度温湿度传感器。

595%

温度:0.01

相对湿度:0.01

l  采集器主机:0.01%

l  传感器:温度:±0.2

l  相对湿度:±1.5

l  注:主机采集湿度传感器数字信号,无模数转换误差。

温度(中高温)测量标准:

1.多通道高精度温度、温湿度数据采集主机。

2.各种分度号热电偶温度传感器。

-2001600)℃

0.1℃或0.01

l  采集器主机:±0.02

l  传感器:Ⅰ级/II级(K型)

l  冷端温度 可选择外部(固定某通道或可选),或内部冷端温度≤±0.1

    多通道高精度温度、温湿度数据采集主机(铂电阻温度传感器输入):默认测试电流:1mA(测试电流可设置:0.01mA~1mA);分辨率:0.001/0.01℃可选;稳定度:≤±0.005℃(24 hour)、≤±0.01℃(30 day)、≤±0.015℃(90 Day)、≤±0.025℃(1 year);温度系数:≤10ppm/℃;噪声:≤0.01℃(24 hour);线性度:≤20ppm

电池容量(20AH):工作时长  30小时(开显示、存内部TF卡)~ 40小时(关显示、存内部TF卡);充电时间:关机状态15小时,开机状态25小时。

电池寿命:满充满放,循环500次,余量 40%

存储容量:8G500万组数据、32G 2000万组数据。

采集速率:最快可达0.025/通道, 0.5/20通道。系统主机默认0.4/通道。

热电偶冷端温度:可选择外部(固定某通道或可选),或内部冷端温度:≤±0.1℃。

其他信号输入: 输入量程:0V~5V、分辨率 1uV、准确度±0.02%40通道;

输入量程:0~500mV、分辨率 0.1uV、准确度±0.02%40通道;

输入量程:0~100mV、分辨率 0.1uV、准确度±0.02%40通道;


四、系统构成

    Vtest-1101X多通道高精度温度、湿度数据采集、记录、分析系统(温湿度试验设备自动校准系统)(第六代产品)主要由一台内置7寸触摸屏显示的“多通道高精度温度、温湿度数据采集器”、“四线制耐高温铂电阻温度传感器”、“高准确度温湿度传感器”、“笔记本电脑(可选)”以及“便携式仪器箱”等组成。

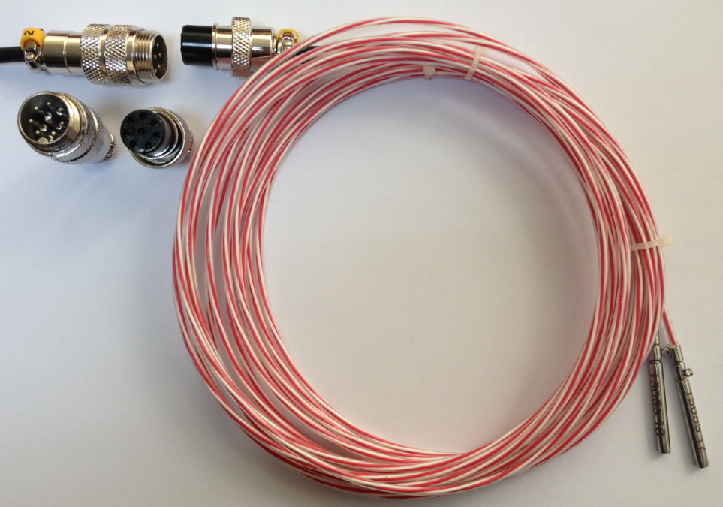

    Vtest-PT100/300/3m 四线制APt100铂电阻温度传感器(四线外套耐白色高温材料,长期使用300℃,引线默认长度为3m,长度可定制)

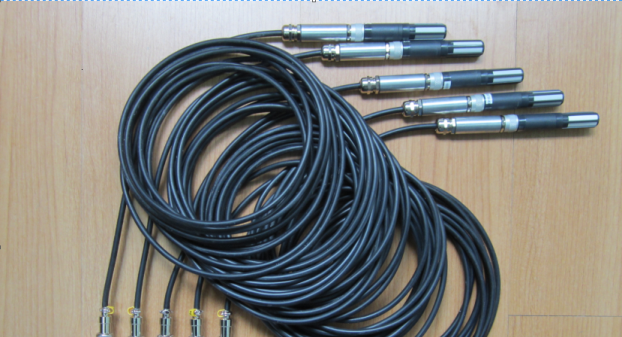

    Vtest-Humi/R进口高精度温湿度传感器(配引线长5m~6m及相应的接口)。

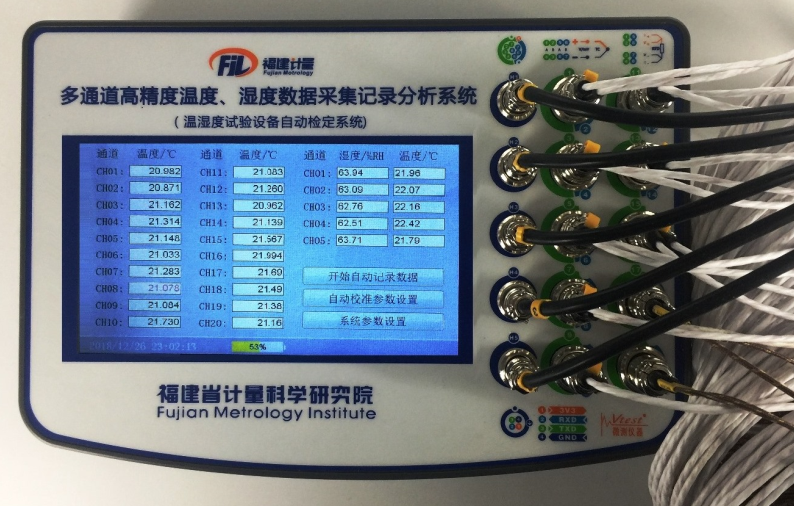

五、系统图片展示

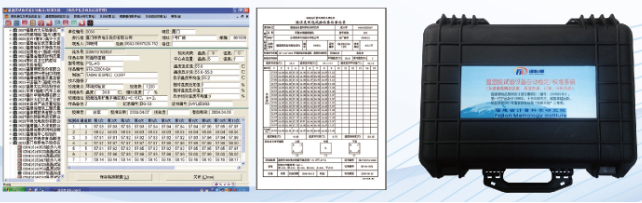

六、配置清单

项目

说明

Vtest-1101X

多通道高精度温度、湿度数据采集记录分析系统主机

主要技术指标:

分辨率0.001

测量范围(-100300)℃

可扩展至(-200600)℃

主机准确度优于±0.010

或±0.002F.S

(同时支持20通道四线制精密铂电阻信号、40通道热电偶信号、5通道Rotronic高精度温湿度传感器数字信号输入)













配置说明:

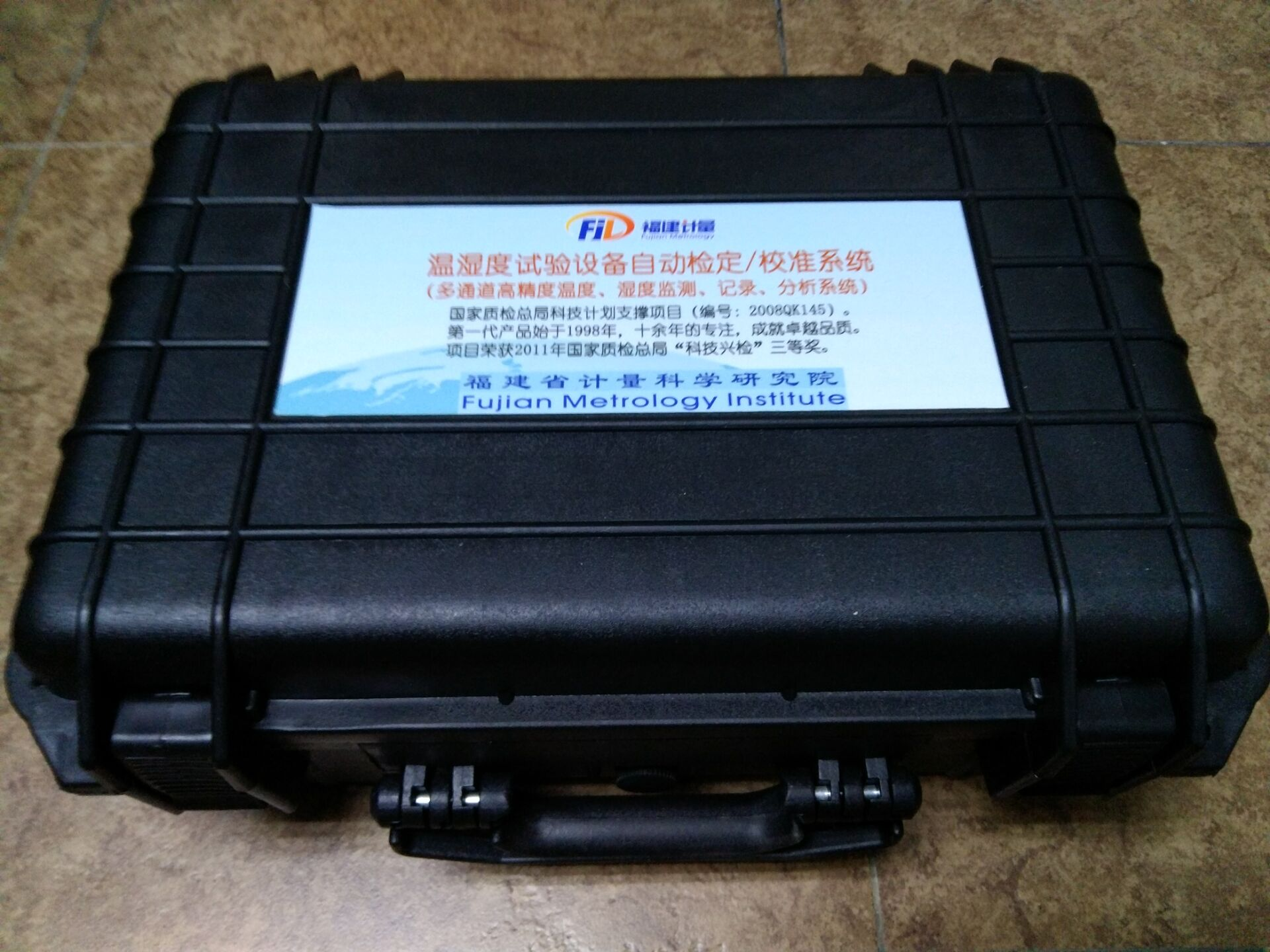

多通道高精度温度、湿度数据采集记录分析系统(温湿度试验设备自动检定/校准系统)主机1台,便携式工程塑料检定专用箱1个,系统软件U盘等配件一批。

²  Vtest-1101X多通道高精度度温度、湿度数据采集记录分析系统(第六代)完全满足并优于即将发布的JJF1101国家校准规范技术要求,采用了7寸电容型触摸屏显示、记录、分析所采集的温度、温湿度数据,内置不小于16G存储卡(1000万组数据)用于记录自动校准数据;内置不少于3USB接口支持USB通讯、数据导出以及扩展输入,系统主机通过USB线连接到电脑即可识别为U盘导出数据;支持WIFI无线通讯/网络接口通讯等多种通讯模式;内置锂电池供电,同时支持外置5V移动电源供电。

²  系统主机可同时连接20通道四线制铂电阻或40通道KTJENBS等型号热电偶(同时可进行两台箱体的校准,节约宝贵的现场校准时间),可同时连接5支瑞士Rotronic进口温湿度传感器,提供5通道湿度和5通道温度数据。

²  主机连接四线制铂电阻:分辨率0.001℃、测量范围(-100300)℃可扩展至(-200600)℃,主机准确度优于±0.010或±0.002F.S;连接进口湿度传感器准确度优于±1.5%(进口厂家标注的技术指标为±0.8%,采集湿度传感器数字信号没有模拟转数字的误差);连接热电偶传感器(KTJENBS):分辨率0.01℃、测量范围(-2001600)℃、主机测量准确度优于±0.01%。

²  主机具有超强的校准功能,满足精密检测要求。1)系统支持5组传感器修正值设置(传感器数量100只),采用多温度点修正值设置的方式,确保全量程温度测量的准确可靠。2)对每只温湿度传感器温度和湿度数据进行修正,确保湿度测量的准确可靠。

²  自动检定软件系统支持:JJF 1101-2003环境试验设备温度、湿度校准规范(支持即将发布的JJF 1101-2019)、JJF 1376-2012箱式电阻炉校准规范、JJF 1564-2016温湿度标准箱校准规范等校准规范,自动生成原始记录。

²  自动检定软件系统支持:40条彩色实时曲线,不同通道曲线采用不同颜色的曲线表示,可随时对曲线颜色进行修改,直观反映被测对象的温度、湿度的波动情况。并记录实测数据,可随时根据需要导出到excel中,相当于一套彩色无纸记录系统。系统自动计算温度、湿度的均匀度和波动度,生成符合国家实验室认可要求的原始记录,用户可以根据需要调整原始记录格式、检定/校准证书模板,生成原始记录和证书。系统具有超强的数据库管理功能,保存历年的检测数据。周期检测无须输入样品信息,即可进行自动检测。

²  系统软件提供4个通道(可根据用户要求扩展相对湿度测量通道数量)的干湿球法测量相对湿度,通过对风速、气压等参数的修正,准确测量相对湿度。

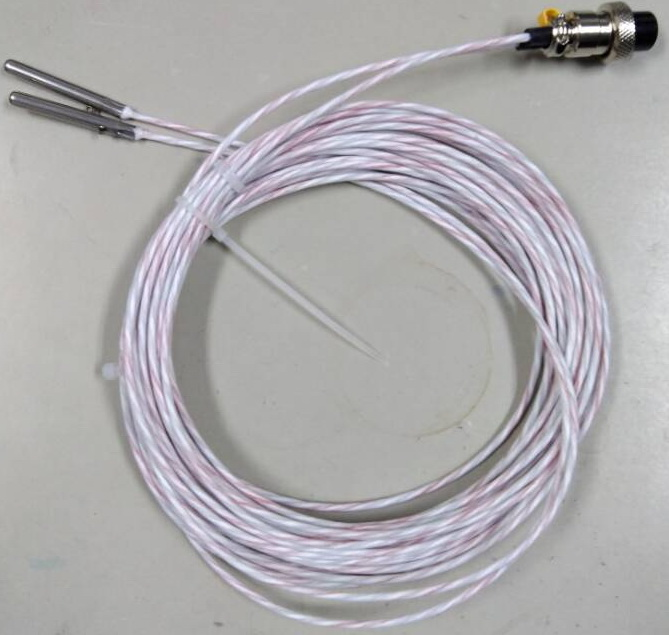

Vtest-PT100/300/3m

四线制APt100铂电阻温度传感器

(四线外套耐高温材料,长期使用300℃,引线长度默认3m,可根据需要定制)



Vtest-PT100/250/3m

四线制APt100铂电阻温度传感器(四线外套耐高温材料,长期使用250℃,引线长度默认3m,可根据需要定制)






Vtest-Humi/R

进口高精度温湿度传感器

(配引线长5m及相应的接口,数字信号输出)

Vtest-K/400

耐高温软线状马弗炉校准专用热电偶

(直径约1.5mm,长度2.5m,专用接插件连接,用于检定高温炉等产品,由于是软线,可以从马弗炉的门进去,使用方便)

Vtest-K

耐高温铠装马弗炉校准专用热电偶

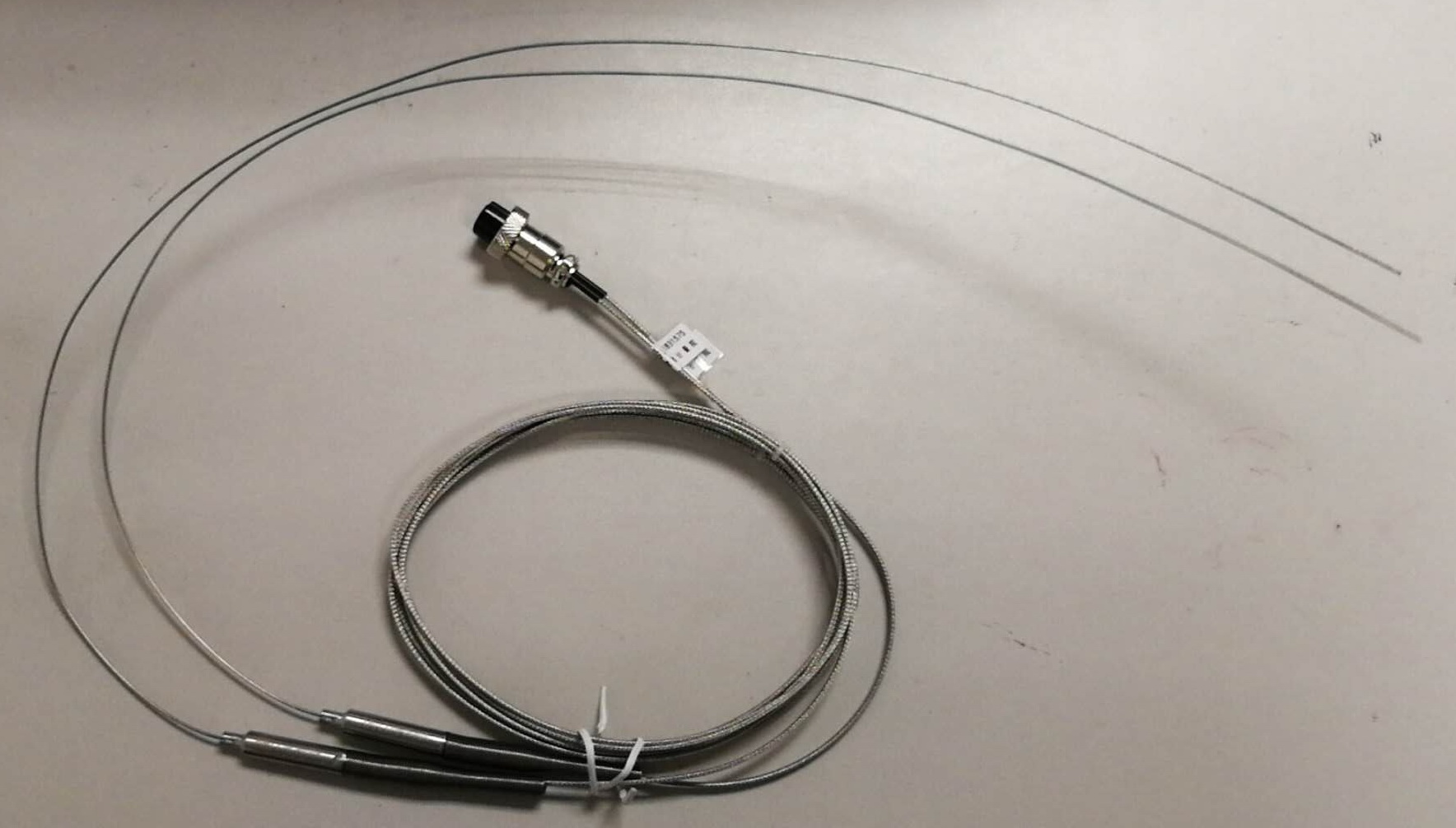

(德国进口铠装材料,使用温度可达1100℃,直径1mm,长度600mm,引线长度1.5m,专用接插件连接)





笔记本电脑

用户自行配置或根据用户预算配置。

注:用户可根据实际计量校准需求选择该配置清单中的部分或全部内容及所需要的数量。


七、行业应用实例(部分)

    Vtest-1101X多通道高精度温度、湿度数据采集记录分析系统(温湿度试验设备自动检定/校准系统)是国家质检总局科技计划项目《温湿度试验设备自动检定系统的研制》(项目编号:2008QK145)的研究成果,目前已广泛应用在计量、质量、电子、医药、烟草等行业中,用户包括中国计量科学研究院、美的电器、中兴通讯等,在广东、江苏、福建等省份的市场占有率超过90%。该项目获得授权2项国家专利,成果获取2011年国家质检总局“科技兴检”三等奖。

计量、

产品质量检验机构

中国计量科学研究院

广州广电计量测试技术有限公司

上海计量测试技术研究院

广东省计量科学研究院

江苏省计量科学研究院

广东产品质量监督检测研究院

天津市计量监督检测科学研究院

深圳市计量质量检测研究院

湖南省计量检测研究院

中国广州分析测试中心

辽宁省计量科学研究院

广东珠海市质量计量监督检测所

山西省计量科学研究院

广东汕头市质量计量监督检测所

海南省计量测试院

广东中山市质量计量监督检测所

云南省计量测试技术研究院

广东佛山市质量计量监督检测所

宁夏回族自治区计量测试院

青岛市质量技术监督局计量测试所

成都市计量监督检测院

福建省计量科学研究院

江苏省南京计量监督检测院

厦门计量检定测试院

江苏省苏州、常州、南通、镇江、连云港、盐城、泰兴、宿迁、高淳计量院/

福建泉州、漳州、莆田、龙岩、三明、南平、宁德、晋江、南安、石狮、平潭等计量所

浙江省温州、绍兴、湖州、长兴、文成、苍南等计量院所

广东顺德、潮州、惠州、韶关、阳春、云浮、饶平、阳江、阳西等计量院所

湖南常德、邵阳、怀化等计量所

吉林省通化、白山、四平、梅河口、白城    等计量所

河南汝州、安阳等计量所

江西省景德镇、上饶等计量所

广西柳州市计量技术测试研究所

江西东华计量测试研究院

新疆昌吉州计量检定所

安徽芜湖市计量测试研究所

中国电子科技集团第二十七研究所

中士利比亚沿海铁路项目部

著名

企业

广东美的电器股份有限公司

中兴通讯股份有限公司

广东格兰仕集团有限公司

湖南辰州矿业股份有限公司

广东省海信科龙电器股份有限公司

福耀玻璃工业集团有限公司

福建南平南孚电池股份有限公司

西南计算机有限责任公司

烽火通信武汉网锐实验室               武汉邮电科学研究所

宸宏科技、友达光电、瑞士达光学         瑞声声学科技、瑞声光学科技

医药、烟草行业

江苏省丽珠集团常州制药有限公司

广东仙乐制药有限公司

江苏通用药业有限公司

珠海润都民彤制药有限公司

江苏艾力斯生物医药有限公司

南京思科制药有限公司

浙江华义医药有限公司

湖南中烟工业常德卷烟厂、龙岩卷烟厂
